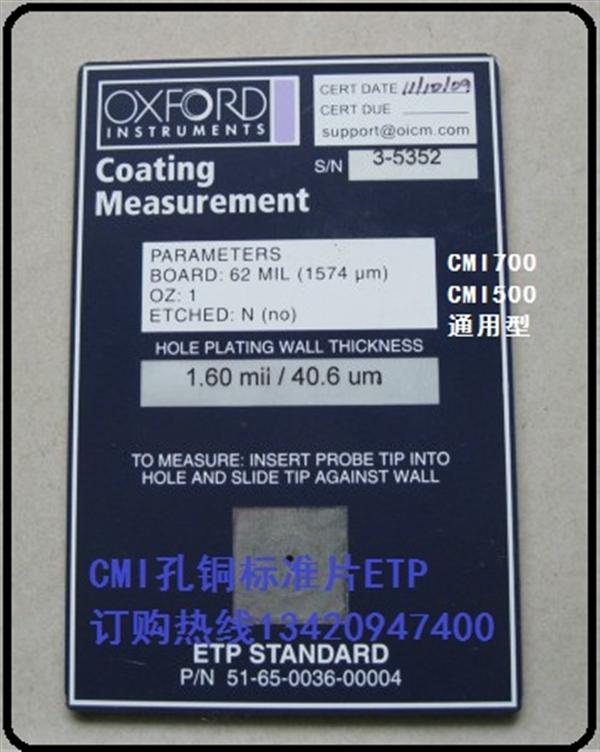

牛津CMI700孔铜测厚仪标准片ETP(通用型)

商品名称:  牛津CMI700孔铜测厚仪标准片ETP(通用型)

商品编号:  CMI700、ETP

商品规格:  CMI700、ETP

净重含量:  CMI700、ETP

 CMI 700专为满足印刷电路板行业铜厚测量和质量控制的需求而设计

-----------------------------------------------------------

CMI 760可用于测量表面铜和穿孔内铜厚度。这款高扩展性的台式测厚仪系统能采用微电阻和电涡流两种方法来达到对表面铜和穿孔内铜厚度准确和精确的测量。CMI 700台式测量系统具有非常高的多功能性和可扩展性,对多种探头的兼容使其满足了包括表面铜、穿孔内铜和微孔内铜厚度的测量、以及孔内铜质量测试的多种应用需求。
同时CMI 760具有先进的统计功能用于测试数据的整理分析。
-----------------------------------------------------------
CMI 700
配置包括:
CMI 700
主机及证书
SRP-4
探头
SRP-4
探头替换用探针模块(1个)
NIST
认证的校验用标准片及证书
-----------------------------------------------------------

选配配件:
ETP
探头
TRP
探头
SRG
软件
-----------------------------------------------------------

SRP-4面铜探头测试技术参数:
铜厚测量范围:
化学铜:10 μin 500 μin (0.25 μm 12.7 μm)
电镀铜:0.1 mil 6 mil (2.5 μm 152 μm)
线形铜可测试线宽范围:8 mil 250 mil (203 μm 6350 μm)
准确度:±1% (±0.1 μm)参考标准片
精确度:化学铜:标准差0.2 %;电镀铜:标准差0.5 %
分辨率:0.01 mils 1 mil, 0.001 mils <1 mil,
0.1
μm 10 μm, 0.01 μm < 10 μm, 0.001 μm < 1 μm
-----------------------------------------------------------
ETP
孔铜探头测试技术参数:
可测试最小孔直径:35 mils (899 μm)
测量厚度范围:0.08 4.0 mils (1 102 μm)
电涡流原理:遵守ASTM-E376-96标准的相关规定
准确度:±0.01 mil (0.25 μm) < 1 mil (25 μm)
精确度:1.2 mil30μm)时,达到1.0% (实验室情况下)
分辨率:0.01 mils (0.1μm)
--------------------------------------------------------------------------

分辨率: 0.01 mil(0.1 μm)
显示 6LCD数显
测量单位 um-mils可选
统计数据 平均值、标准偏差、最大值max、最小值min
接口 232串口,打印并口
电源 AC220
仪器尺寸 290x270x140mm
仪器重量 2.79kg
